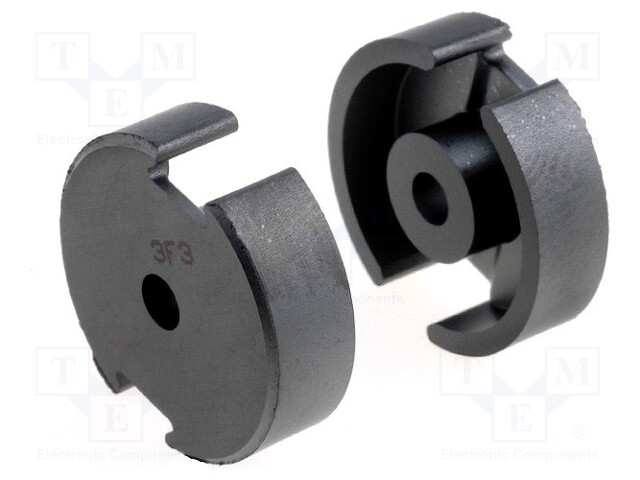

Core: ferrite; P; Mat: 3F3; 2850nH; 6g; 1120mm3; 43.3mm2; A: 13.4mm
Kordarv:
1.0
Minimum quantity:
1.0
Tootekood:
P18/11-3F3
Tootja: FERROXCUBE
Tootja tootekood: P18/11-3F3
Product downloads
Spetsifikatsioon tootele Core: ferrite; P; Mat: 3F3; 2850nH; 6g; 1120mm3; 43.3mm2; A: 13.4mm

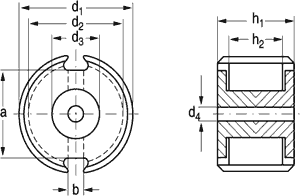

Material | 3F3 |
Version | P |
D1 dimension | 18.4mm |
D2 dimension | 14.9mm |
Quantity in package | 2 |
D3 dimension | 7.6mm |
B dimension | 3.8mm |
A dimension | 13.4mm |
Type of core | ferrite |
Inductance factor Al | 2.85µH |
Effective core volume (Ve) | 1120mm<sup>3</sup> |
Effective core cross-section (Ae) | 43.3mm<sup>2</sup> |
D4 dimension | 3.1mm |
H2 dimension | 7.2mm |
H1 dimension | 10.6mm |
