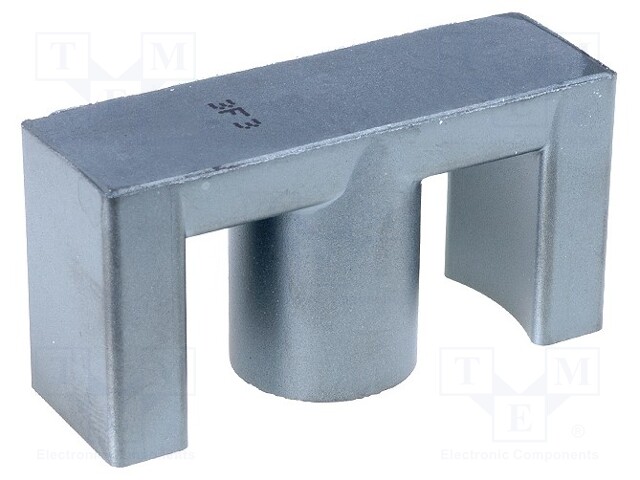

Core: ferrite; ETD; Mat: 3F3; 3500nH; 47g; 17800mm3; 173mm2; A: 45mm
Kordarv:
1.0
Minimum quantity:
2.0
Tootekood:
ETD44-3F3
Tootja: FERROXCUBE
Tootja tootekood: ETD44-3F3
Product downloads
Spetsifikatsioon tootele Core: ferrite; ETD; Mat: 3F3; 3500nH; 47g; 17800mm3; 173mm2; A: 45mm
Material | 3F3 |
Version | ETD |
D dimension | 16.1mm |
B dimension | 22.3mm |
A dimension | 45mm |
C dimension | 15.2mm |
E dimension | 32.5mm |
F dimension | 15.2mm |
Type of core | ferrite |
Inductance factor Al | 3.5µH |
Effective core volume (Ve) | 17800mm<sup>3</sup> |
Effective core cross-section (Ae) | 173mm<sup>2</sup> |
