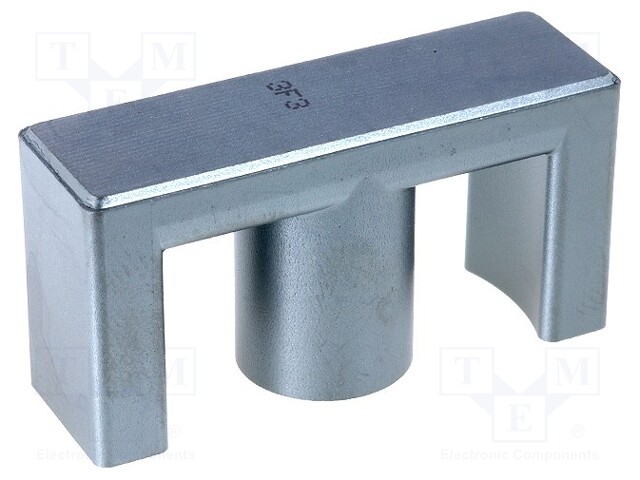

Core: ferrite; ETD; Mat: 3F3; 2800nH; 30g; 11500mm3; 125mm2; A: 40mm
Kordarv:
1.0
Minimum quantity:
2.0
Tootekood:
ETD39-3F3
Tootja: FERROXCUBE
Tootja tootekood: ETD39-3F3
Product downloads
Spetsifikatsioon tootele Core: ferrite; ETD; Mat: 3F3; 2800nH; 30g; 11500mm3; 125mm2; A: 40mm
Material | 3F3 |
Version | ETD |
D dimension | 14.2mm |
B dimension | 19.8mm |
A dimension | 40mm |
C dimension | 12.8mm |
E dimension | 29.3mm |
F dimension | 12.8mm |
Type of core | ferrite |
Inductance factor Al | 2.8µH |
Effective core volume (Ve) | 11500mm<sup>3</sup> |
Effective core cross-section (Ae) | 125mm<sup>2</sup> |
