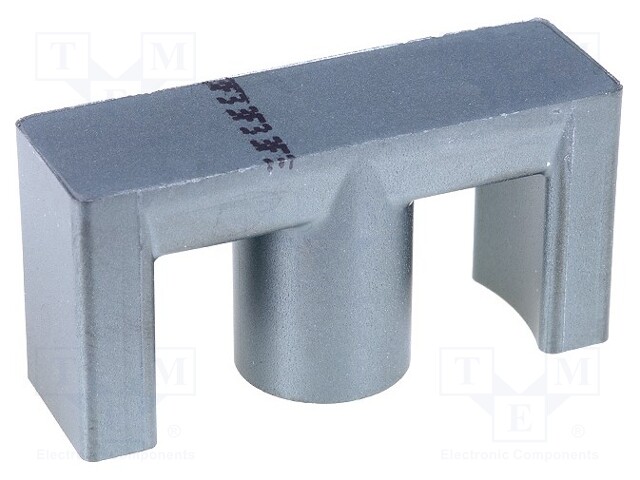

Core: ferrite; ETD; Mat: 3F3; 2500nH; 20g; 7640mm3; 97.1mm2; A: 35mm
Kordarv:
1.0
Minimum quantity:
2.0
Tootekood:
ETD34-3F3
Tootja: FERROXCUBE
Tootja tootekood: ETD34-3F3
Product downloads
Spetsifikatsioon tootele Core: ferrite; ETD; Mat: 3F3; 2500nH; 20g; 7640mm3; 97.1mm2; A: 35mm
Material | 3F3 |
Version | ETD |
D dimension | 11.8mm |
B dimension | 17.3mm |
A dimension | 35mm |
C dimension | 11.1mm |
E dimension | 25.6mm |
F dimension | 11.1mm |
Type of core | ferrite |
Inductance factor Al | 2.5µH |
Effective core volume (Ve) | 7640mm<sup>3</sup> |
Effective core cross-section (Ae) | 97.1mm<sup>2</sup> |
