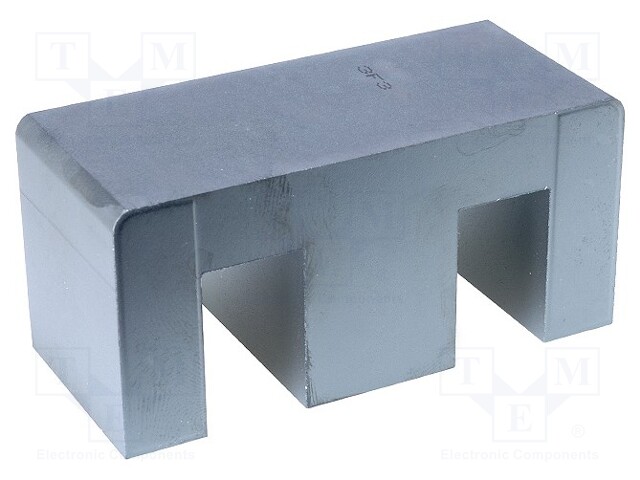

Core: ferrite; E; Mat: 3F3; 10000nH; 260g; 102000mm3; 683mm2; B: 48mm
Kordarv:
1.0
Minimum quantity:
2.0
Tootekood:
E71/33/32-3F3
Tootja: FERROXCUBE
Tootja tootekood: E71/33/32-3F3
Product downloads
Spetsifikatsioon tootele Core: ferrite; E; Mat: 3F3; 10000nH; 260g; 102000mm3; 683mm2; B: 48mm

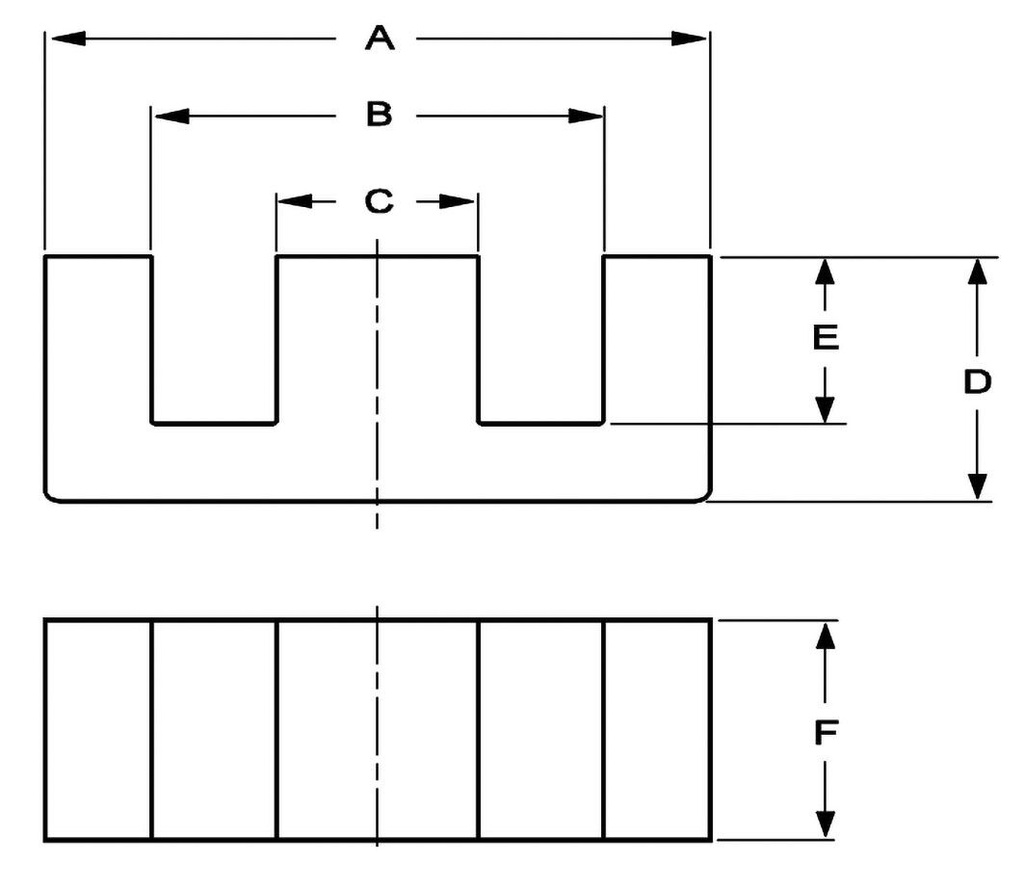

Material | 3F3 |
Version | E |
D dimension | 33.2mm |
B dimension | 48mm |
A dimension | 70.5mm |
C dimension | 22mm |
E dimension | 21.9mm |
F dimension | 32mm |
Type of core | ferrite |
Inductance factor Al | 10µH |
Effective core volume (Ve) | 102000mm<sup>3</sup> |
Effective core cross-section (Ae) | 683mm<sup>2</sup> |
